Photron FASTCAM Analysis 2 (PFA2)

「動画」から変位・速度・加速度を[自動で数値化]

Photron FASTCAM Analysis 2 (PFA2) は、撮影後の「動画」から挙動解析がスムーズにおこなえる解析ソフトウェアです。解析したいポイントをマウスで指定するだけで、高度なアルゴリズムがターゲットを自動追跡し、変位・速度・加速度を解析します。解析結果は即座にグラフ化。元動画とグラフが同期した「解析用動画」としての出力や、詳細な分析に欠かせないCSV出力にも対応しています。動画で観察するだけでなく、定量化による分析・評価で検証や継続的な改善に繋げることができます。

---

---

特長

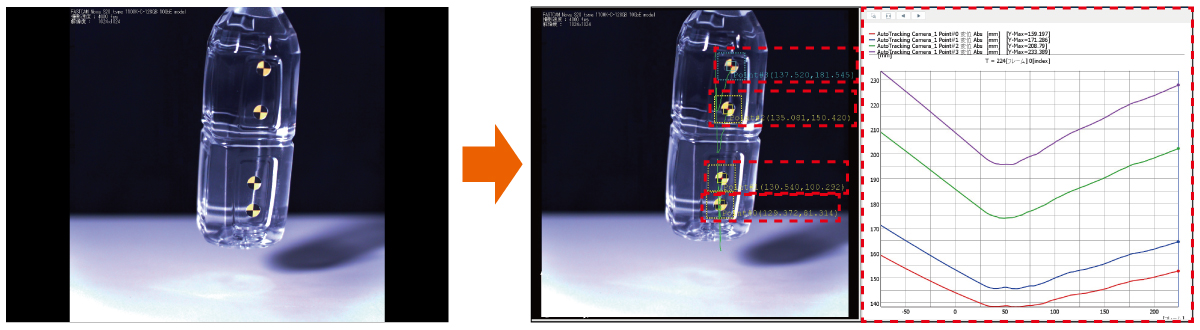

PFA2は、対象物の特性に合わせた3つの追跡方式（アルゴリズム）を搭載。動画内のターゲットを指定するだけで、変位・速度・加速度を自動で解析・グラフ化します。

相関追跡	画像内の特徴的なパターンを捉え、高精度に追尾。 一般的なマーカーや特徴点に最適。
輝度追跡	明暗のコントラストを利用。 面積、周囲長などの計測にも対応。
TLD（Tracking-Learning-Detection）	対象の形状変化を学習しながら追尾。 回転体にも対応します。

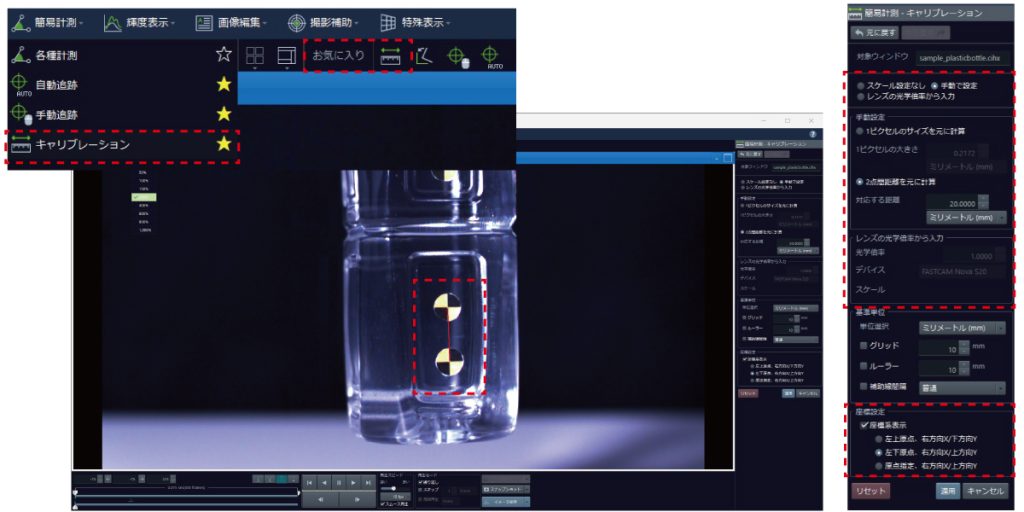

複雑な初期設定は不要です。以下の3つの手順だけで、解析の準備が整います。

（１）空間キャリブレーション：基準となる長さ（10mmなど）を指定してスケールを設定
（２）時間キャリブレーション：撮影速度（fps）を入力し、時間の基準を設定
　　※CIHX,CIH使用の場合は設定をスキップできます。
（３）座標系の指示：原点の位置と軸の向き（XY方向）を決定

これだけで準備は完了。あとは解析ポイントを指定するだけです。
また、特定の範囲のみを追跡する「有効範囲設定」や「自動停止条件」などの詳細設定により、長時間動画の解析も効率化できます。

具体的な操作は動画もご覧ください。

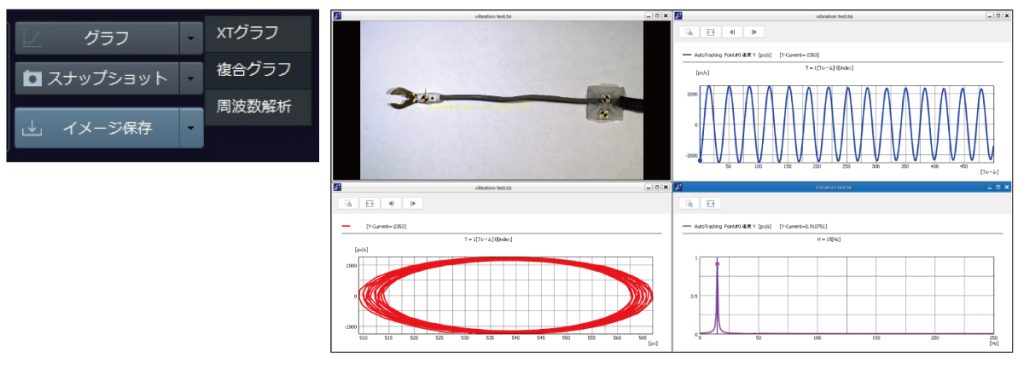

解析結果を視覚的に評価するための3つのグラフ機能を搭載。目的に応じた最適なデータ確認が可能です。

XTグラフ	横軸に時間、縦軸に解析項目（変位・速度・加速度）として表示。 現象の時系列変化を一目で把握できます。
複合グラフ	横軸と縦軸に任意の値を選択して表示。 2点間の相関関係や挙動の特性を多角的に分析できます。
周波数解析グラフ	計測結果から一定の周期パターンを抽出。 微小な振動や回転ムラの周波数を特定できます。

解析結果は、元動画とグラフが同期した「解析用動画」として出力できるほか、詳細分析に欠かせないCSV出力や、設定を含むプロジェクトファイルとしての保存も可能です。

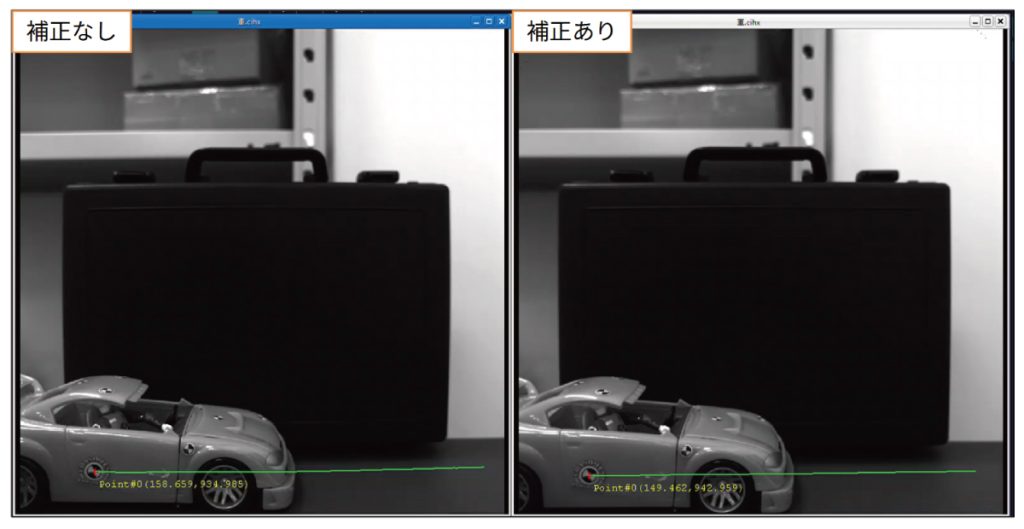

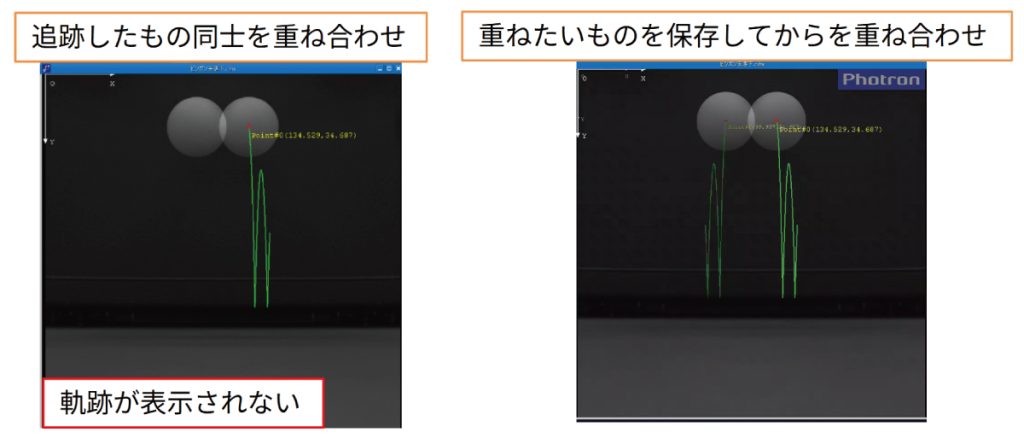

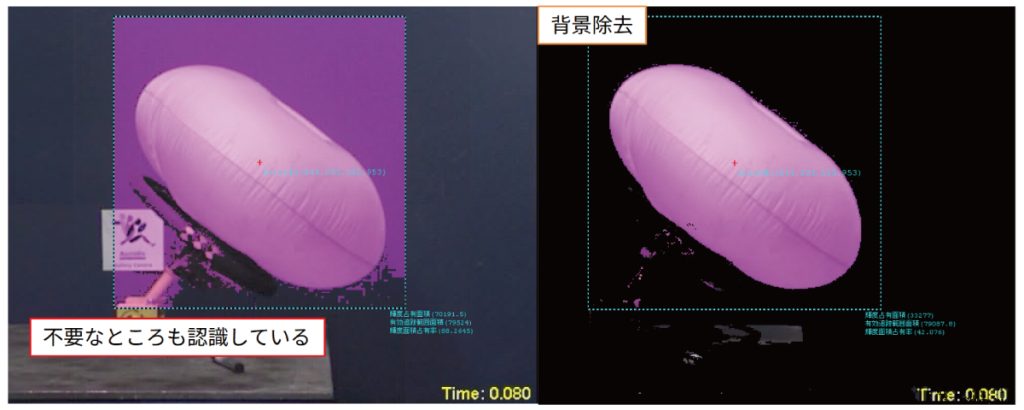

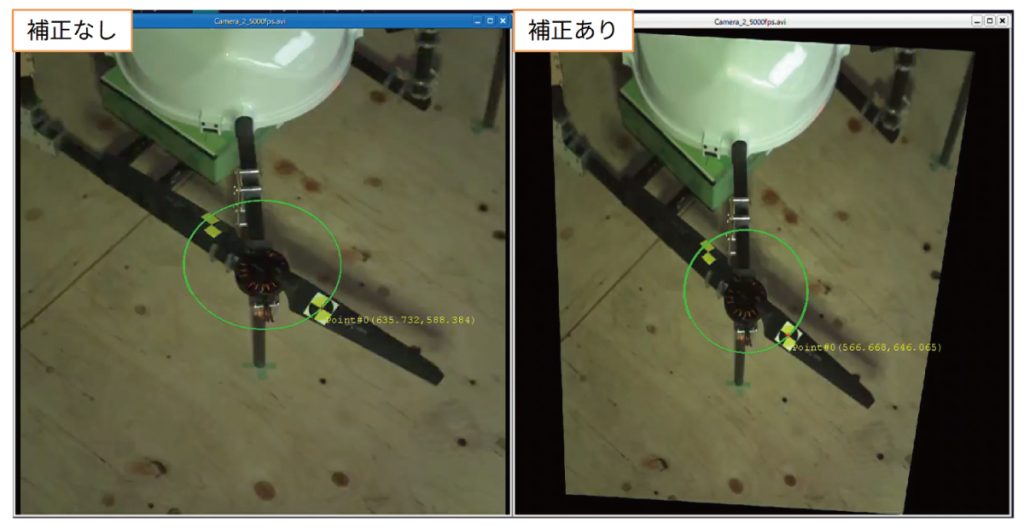

おすすめツール機能

解析事例

事例：ファンの回転 相関追跡　10,000fps

マーカーを付けたファンの回転を「相関追跡」している動画です。

---

事例：ベルト搬送 振動FFT解析　2,000fps

FASTCAM NovaSで撮影したベルトの搬送を解析した動画です。右上のXTグラフは、横軸にフレーム数、縦軸に変位を表示しています。右下の周波数解析グラフからは、約698Hzで振動していることが分かります。

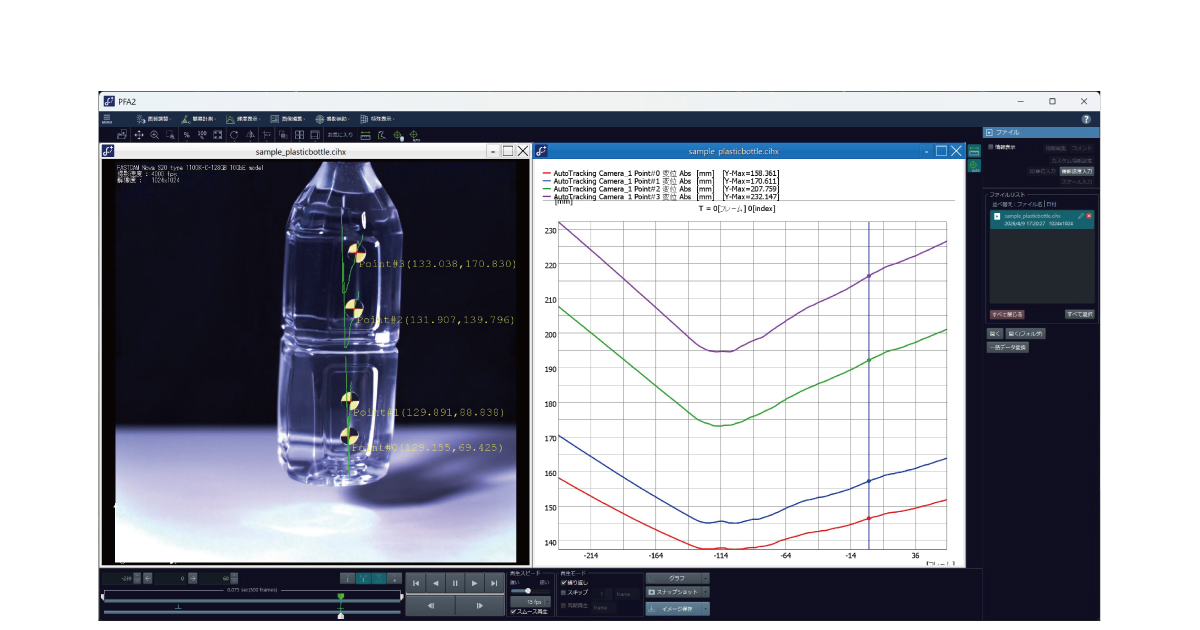

事例：ペットボトル落下の変位グラフ解析　4,000fps

FASTCAM NovaSで撮影したペットボトルの落下変位を解析した動画です。グラフは、横軸にフレーム数、縦軸に変位を表示しています。こちらのグラフ作成方法はサンプルマニュアルからご覧いただけます。

仕様

対応ファイル形式（画像）	▪高速度カメラデータ：.raww、.mraw、.graw 　※ .cih、.cihxファイルが必要です。 ▪動画：.avi、 .wmv、 .mp4、 .mov ▪静止画連番：.bmp、 .tiff、 .jpg（jpeg）、 .png
対応ファイル形式（データ）	▪波形：.csv、.mme ▪INF：.ini ▪TSI：.tsi
設定	▪スケール設定 ▪グリッド表示 ▪静的座標系設定（原点設定）、動的座標系設定（原点設定、XY軸方向設定）
追跡	▪相関追跡 ▪輝度追跡 ▪輝度面積比率 ▪TLD（Tracking Learning Detection） ▪2点間距離、多点間距離
解析	▪変位（X方向、Y方向、ABS）、速度（X方向、Y方向、ABS）、加速度（X方向、Y方向、ABS） ▪周波数 ▪輝度面積、輝度周囲長、輝度穴面積 ▪垂直フェレ径、水平フェレ径
グラフ表示	▪XTグラフ ▪複合グラフ ▪周波数解析グラフ
保存	▪動画：.avi、 .mp4、 .mov ▪データ：.csv ▪情報ファイル：.tsi
その他	▪画像処理・編集 ▪拡大・移動 ▪クロスカーソル ▪スナップショット

PC推奨環境

OS	Windows 11 Pro、 Windows 11 Enterprise、 Windows 11 Education ※64bit版必須
CPU	Intel Core i5以上 (Intel Core i7以上を推奨) ※SSE2必須
メモリ	8GB以上(16GB以上を推奨)
ハードディスク	2GB以上の空き(インストール用)
グラフィック	Intel HD Graphics以上 (NVIDIAグラフィックカードVRAM 4GB以上を推奨) ※OpenGL3.0以上必須 ※AMDグラフィックカードはサポートしていません。
表示解像度	Full HD(1920×1080)の24bitカラー以上を推奨 ※WXGA(1280×768)でも使用できますが、一部表示されない項目があります。
その他	データ保存用の大容量のハードディスクまたはリムーバブルメディア装置

製品形態

■販売形態	永久ライセンス
■ライセンス形態	ドングルライセンス

体験版DLのご案内

PFA2の体験版は、30日の日数制限で全ての機能をお試しいただけます。
マニュアル(PDF)も同梱しているので安心して操作いただけます。

アフターサポート

ご購入後のバージョンアップなどはユーザー向けWebサポートサービス「フォトロンメンバーズ」からご利用いただけます。
